Hafif çelik yapı panel (LGSF) inşaat dünyasında hassasiyet bir lüks değil — vazgeçilmez bir standarttır. İnşaat sektörü daha hızlı teslim sürelerine, modüler sistemlere ve giderek daha fazla şantiyeden bağımsız üretim yöntemlerine yöneldikçe, çelik profillerin nasıl birleştirildiği konusu da bu değişime ayak uydurmak zorundadır. Geleneksel yöntemler — örneğin manuel delme veya düzensiz sabitleme işlemleri — artık günümüzün yüksek performanslı, yüksek verimli yapı uygulamalarının gereklerini karşılayamaz hale gelmiştir. Bu yüzden üreticiler ve yükleniciler, özellikle hafif çelik yapı panellerinin montajında kullanılmak üzere tasarlanmış makine kontrollü panel bağlantı zımbalarına yönelmektedir. Bu zımbalar, her panelde tekrarlanabilir, hassas hizalama ve sağlam sabitleme sağlar.

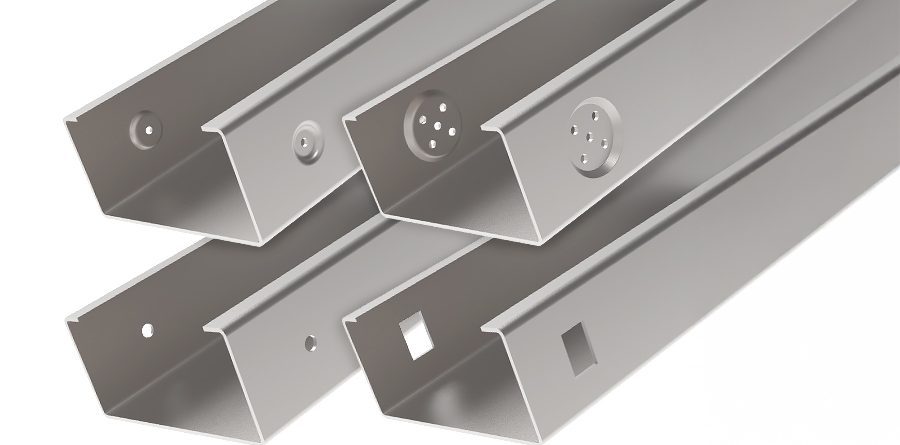

LGSF sistemlerinin montaj sürecinde, piyasada genellikle dört ila beş farklı bağlantı zımbası türü yaygın olarak kullanılmaktadır. Her bir zımba tipi belirli bir yapısal ya da montaj ihtiyacını karşılamak için mühendislik prensiplerine göre tasarlanır. Hafif çelik yapı panel bağlantı zımbaları arasında en yaygın olanlar: Dimple Zımba (Havşalı Vida Deliği), Multiple Dimple (Çoklu Havşa Vida Deliği), Flanş Deliği, Perçin Deliği ve Cıvata Deliği zımbalarıdır. Bu zımbalar, vida, perçin veya cıvata ile birlikte kullanılarak profillerin birleştirilmesini sağlar. Ancak bu delikler sadece “delik” değildir — aslında her biri daha büyük bir yapısal sistemin, mühendisliğin ve üretim verimliliğinin önemli bir parçasıdır.
Örneğin, dimple zımbalar (Havşalı Vida), vidanın çelikle temas ettiği yüzeyi artırır, böylece bağlantı dayanımı yükselir ve profillerin kayması önlenir. Multiple dimple zımbalar ise aynı anda birden fazla dimple oluşturarak tekrarlayan bağlantılarda zaman kazandırır. Flanş delikleri, özellikle tavan ve döşeme sistemlerinde, hızlı ve doğru vida-perçin uygulamaları için kullanılır. Cıvata delikleri ise, daha fazla yük taşıyan kafes kiriş sistemlerinde, daha güçlü bağlantılar sağlar.
Ayrıca kare delik veya çoklu desenli zımbalar gibi özel tasarımlar da sadece yapısal amaçlarla değil, aynı zamanda mekanik, elektrik, tesisat (MEP) entegrasyonu, özel braket montajı ya da gelecekteki söküm ve yeniden kullanım gibi ihtiyaçlar için tercih edilmektedir. Bu zımbalar sayesinde üreticiler, sadece çerçeve değil, aynı zamanda akıllı, sürdürülebilir ve geleceğe dönük yapılar inşa eder.
1. Dimple Punch (Havşalı Vida)
Nedir? Ortasında vida deliği bulunan hafif yükseltilmiş yuvarlak bir şekildir. Bu zımba, vida montajı sırasında deformasyonu önler ve alçıpan gibi malzemelerin düz yüzeye oturmasını sağlar.
Neden tercih edilir?
- Kayma mukavemetini artırır.
- Bağlantı sırasında yırtılma ve şekil bozulmalarını önler.
- Vidanın tam oturmasını sağlar
Kullanım Alanları:
- Dikey ve yatay duvar panel bağlantıları.
- Yük taşıyan modüler birimler.
- Vida bazlı çelik yapı panel sistemleri
2. Rivet-Dimple Zımba (Perçin Deliği)
Nedir? Dimple zımbaya benzer, ancak delik çapı perçin uygulamalarına özel olarak daha büyüktür.
Neden tercih edilir?
- Perçin bağlantılarında yüksek mukavemet sağlar.
- Yüzey düzgünlüğü korunduğu için montaj sonrası düzgün kaplama yapılabilir
Kullanım Alanları:
- Modüler duvar panelleri.
- Ağır yük taşıyan sistemler.
- Perçin ile yapılan bağlantılar
3. Multiple Hole Zımba (5 Delikli Desen – Çoklu Havşa Başlı Vida Deliği)
Nedir? Genellikle dairesel şekilde yerleştirilmiş 5 adet delikten oluşur. Profillerin montaj mukavemetini arttırarak dönüşleri engeller.
Neden tercih edilir?
- Yükü birden fazla bağlantı noktasına dağıtır.
- Şantiye montajında toleransı artırır.
- Rüzgar ve yatay yüke karşı dayanımı artırır
Kullanım Alanları:
- Dış cephe duvar panelleri.
- Yüksek dayanım gerektiren modüler birimler
4. Flanş Deliği Zımbası
Nedir? Profilin flanşına veya gövdesine açılmış temiz, standart çapta (5-7 mm) bir deliktir. Profilleri yan yana montajlanmasında, panel ve kolon birleşimlerinde kullanılır.
Neden tercih edilir?
- Ekonomiktir ve hızlı sabitleme sağlar.
- Malzeme deformasyonunu minimuma indirir.
- Vidalı veya cıvatalı sistemlerle uyumludur
Kullanım Alanları:
- Hafif çelik tavan ve zemin sistemleri.
- Elle veya yarı otomatik montaj yapılan sahalar
5. Kare / Yuvarlak Civata Deliği Zımbası
Nedir? Kare veya özel tasarımda açılmış deliklerdir; çoğunlukla bağlantıdan ziyade modül takma işlemleri için tercih edilir. Bu alanlarda büyük somunlu vidalar daha çok tercih edilir.
Neden tercih edilir?
- Kablo kanalları, braketler ve modüler aparatların geçmesini sağlar.
- Dönmeyi engelleyen sabit bağlantılar için uygundur
Kullanım Alanları:
- Elektrik ve tesisat panelleri.
- Hızlı montajlı modüler WC, duş veya HVAC birimleri
Hafif Çelik Yapıda Zımbalamanın Sağladığı Avantajlar
Hafif çelik yapı panel lerinde kullanılan bu bağlantı zımbaları, sadece “delik” değil; üretim hızını, montaj doğruluğunu ve yapısal sağlamlığı artıran mühendislik çözümleridir. Her bir zımba tipi, doğru hizalama, daha hızlı kurulum ve daha güçlü bağlantılar sağlar. Bu da hem üretim sürecini hızlandırır hem de sahada hata oranını minimuma indirir.
Yüksek Yapısal Doğruluk:
Milimetre hassasiyetinde yerleştirilen zımbalar sayesinde paneller kare, düzgün ve şakülünde olur.Azaltılmış İnsan Hatası:
Manuel delme kaynaklı hatalar ortadan kalkar; her bağlantı tam yerinde olur.Güçlendirilmiş Bağlantı Dayanımı:
Dimple gibi özel zımbalar, vida-çelik temas yüzeyini artırarak bağlantı mukavemetini ciddi oranda yükseltir.Çok Amaçlı Entegrasyon:
Kare delik ve çoklu desenler sayesinde MEP sistemleri veya aksesuar montajı kolaylaşır.Zaman Tasarrufu:
Rollform üretimi sırasında zımbalama yapılabildiği için üretim süresi büyük ölçüde azalır.Temiz ve Güvenli Kenarlar:
Zımbalar çapaksız ve temizdir; yaralanma veya takım aşınması gibi sorunları önler.Projeler Arası Standardizasyon:
Zımba şablonları sayesinde tüm projelerde aynı kalite ve tasarım standardı sağlanır.
Son Not: Tüm Zımbalama Çözümleri Tek Bir UNBAK Makinasında
UNBAK Machinery’nin en büyük avantajı, yukarıda bahsedilen tüm zımba türlerini tek bir rollform makinesi üzerinde sunabilmesidir. Dimple, flange, çoklu desen, kare ve cıvata deliklerinin tamamı, aynı platform üzerinden hassasiyetle üretilebilir.
UNBAK’a özel Slide & Lock hızlı zımba değiştirme sistemi sayesinde, operatörler sadece 3-5 dakika içinde farklı zımbalara geçiş yapabilir. Ne demontaj gerekir, ne uzman desteği. Bu sistem sayesinde üreticiler, farklı projelere anında uyum sağlar, geniş bir ürün yelpazesi üretir ve tek bir UNBAK makinasıyla birden fazla bağlantı detayını çözebilir.
Bu esnek yaklaşım, birden fazla makine ihtiyacını ortadan kaldırır, üretim duruş sürelerini azaltır ve hafif çelik yapı panel üreticilerine ölçeklenebilir, ekonomik ve geleceğe hazır bir çözüm sunar.
