MONTAJ DETAYLARI
Hafif Çelik Yapı Makinalarda Kullanılan Montaj Çeşitleri

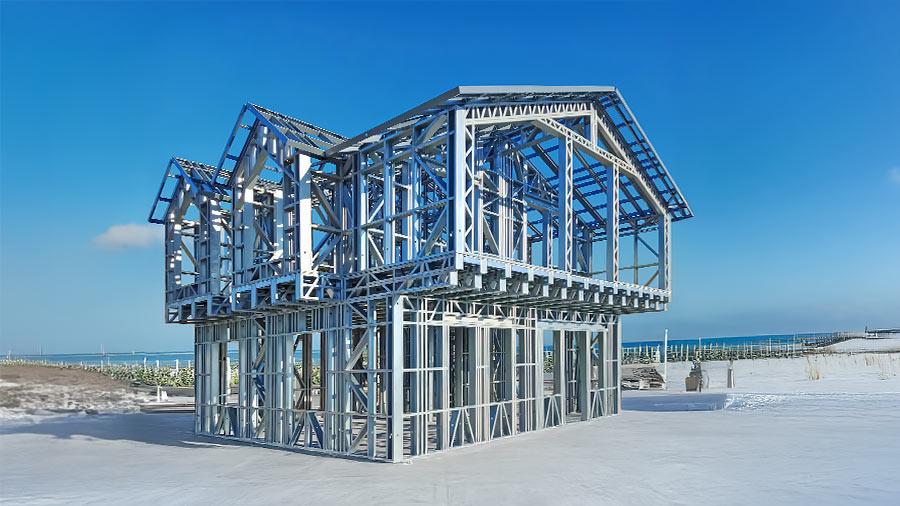

Hafif Çelik Yapılar esnek kullanım alanları, düşük maliyetli üretimleri, hızlı yapılabilmeleri ve deprem gibi doğa olaylarına daha dayanıklı olabilmeleri ile tercih edilir. hafif çelik yapı montaj konstrüksiyon sistemi Modüler yapılardan, tiny Houselara, tek katlı inşaatlardan çok katlı inşaatlara, Toplu konut inşaatlarından köy inşaatlarına kadar farklı kullanım alanlarına sahiptir.
ÇATI KARKAS
Üretilen çelik yapının çatı karkaslarınızda UNBAK makinalarında üretebilirsiniz. Geniş varyasyona sahip çatı modelerinden seçtiğiniz bir tanesini tasarım model programında oluşturduktan sonra tasarım yazılımı ile çelik karkası oluşturur ve veriyi flash disk yardımı ile UNBAK makinanıza yüklersiniz.
DUVAR ÇERÇEVE
Yapılardaki iç ve dış duvarlar kapı, pencere gibi ayrıntılar dikkate alınarak yapı tasarım programında otomatik olarak hesaplanır ve çelik duvar panelleri çerçeveler şeklinde oluşturulur. Oluşturulan duvar verisi flash disk yada network bağlantısı ile makinaya yüklenir.
KAFES KİRİŞ
Hafif Çelik yapılarda katlar arasındaki zeminleri oluşturmanın birkaç yolu bulunmaktadır. Bunlar en yaygın olanı ve en çok bilineni Kafes Kiriş Sistemidir. Kafes kirişlerde çapraz atkılar sık atılarak uzun paneller oluşturulur ve bu uzun paneller yan yana eklenerek katlar arasında sağlam bir zemin oluşturulur.
ARAKAT ŞASE
Hafif Çelik yapılarda katlar arasındaki zeminleri oluşturmanın birkaç yolu bulunmaktadır. Bunlardan en hızlı üretilebileni ara kar şasedir. Bu sistem sadece çoklu konut üretiminde, toplu konut üretiminde, yüksek bina üretiminde ve fabrika gibi geniş aralıkları olan çelik yapılarda kullanılır. Kullanım yerleri nedeni ile daha çok yüksek profesyonel üretimler için uygundur.
GENiŞ ÜRÜN POTFÖYÜ
Dikkat Çeken Tasarım
UNBAK Hafif Çelik Yapı Makinaları işlevsellik yanında tasarıma da önem veren detaylar üzerine kurulmuştur. Hafif Çelik Yapı Makine portföyümüzdeki her hafif çelik yapı projesi için ihtiyaca uygun hafif çelik yapı makinası bulunmaktadır.
Kulak Kesme
Kulak Kesme, montaj sırasında birbirleri ile iç içe geçecek profillerin kolay montajlanması için uygulanır. Profillerin kulak diye adlandırılan uçları üretim sırasında otomatik uygulanır.
Kesit Daraltma
Swage – Kesit Daraltma, profilin belirli alanlarına montajı kolaylaştırmak için otomatik uygulanır. Montaj sırasında profiller kolaylıkla birbirleri ile iç içe geçmelerini sağlar. Bu punch, kaplamanın veya alçıpanın çerçeveye karşı tamamen düz durmasını ve saplama ile plaka kesişimleri arasında gelişmiş bir son dayanıklılık sağlar.
Havşalı Vida
Flanş (Profil sağ ve sol) ortasına küçük delikler oluşturan punch sistemidir. Birleştirilen profilleri doğru olarak konumlandırmak ve gömme cıvataların kafasının profil duvarı ile aynı hizada durmasını sağlamak için kullanılır. Böylelikle alçıpan çerçeveye pürüzsüz yaslanabilir.
Tesisat Deliği
Servis Deliği duvar panellerine, tasarım da belirtilmiş alanlara otomatik uygulanır. Kablo veya sıhhi tesisat gerektiren yerlerde, panellerde tasarım sırasında servis deliği oluşturur, üretim esnasında bu delikler profillere otomatik olarak uygulanır. Kullanılacak kablolar yada borular bu delik içinden uygulanır.
Uç Yuvarlama
Üretilen profilin başı yada sonunda uygulanır. Açısal bağlantılarda daha iyi ve kolay bir bağlantı sağlamak için kullanılır. Montaj esnasında profilin tabana temas eden kısmı yuvarlandığı için Çatı Makası gibi açılı montajlar çok daha kolay ve sağlıklı yapılabilir.
Taban Boşaltma
Taban Boşaltma, montaj sırasında birbirleri ile iç içe geçecek profillerin kolay montajlanması için profile otomatik uygulanır. Bu punch profillerin taban alanına üretim sırasında otomatik uygulanır.
Mid Tab Kalıbı – Ara Kat Şase
Ara kat şase profillerinin birbiri ile kolay montaj edilebilmesi için gerekli bir kalıptır. Kalıp saca uygulandıktan sonra montaj anın el aparatı ile 90 dereceye getirilerek üç adet vida ile montaj yapılır. Mukavemeti yüksek, hızlı montaja yapılmasını sağlar.
Sıvamalı Tesisat Deliği – Ara Kat Şase
Sıvamalı Servis Deliği duvar panellerine, tasarım da belirtilmiş alanlara otomatik uygulanır. Kablo veya sıhhi tesisat gerektiren yerlerde, panellerde tasarım sırasında servis deliği oluşturur, üretim esnasında bu delikler profillere otomatik olarak uygulanır. Kullanılacak kablolar yada borular bu delik içinden uygulanır.
Flanş Deliği – Ara Kat Şase
Flanş (Profil sağ ve sol) ortasına küçük delikler oluşturan punch sistemidir. Birleştirilen profilleri doğru olarak konumlandırmak ve gömme cıvataların kafasının profil duvarı ile aynı hizada durmasını sağlamak için kullanılır.
Özel Kalıp Portföyü – Özel Kalıplar
Firmamız tarafından yıllar içinde dizayn edilmiş, stnadart kalıplardan faerklı kalıp portföyümüzden opsiyonel olarak size uygun olacak kalıbı seçebilir, istediğiniz makinamızda kullanabilirsiniz.
Yeni Özel Kalıp Üretimi – Özel Kalıplar
Tamamıyla sizin projelerinizde kullanacağınız , tamamıyla size özel üretilmiş kalıp sistemleri tasarlanabilmektedir. Tasarlanan kalıplar talep ettiğiniz makine kolaylıkla kullanabilirsiniz.
* Opsiyonel, özel tasarım kalıp tasarımları için lütfen satış bölmümüz ile görüşün
Standart Montaj 1
Bu montaj çeşidi Duvar Panel, Çatı Karkas ve Kafes kiriş montajında kullanılır.
Standart Montaj 2
Bu montaj çeşidi Duvar Panel, Çatı Karkas ve montajında kullanılır.
Standart Montaj 3
Bu montaj çeşidi Duvar Panel montajında kullanılır.
Standart Montaj 4
Bu montaj çeşidi Duvar Panel, Çatı Karkas ve Kafes kiriş montajında kullanılır.
Ara Kat Standart Montaj 1
Bu montaj çeşidi Ara Kat şase montajında standart olarak kullanılır.
Ara Kat Standart Montaj 2
Bu montaj çeşidi Ara Kat şase montajında standart olarak kullanılır.
Ara Kat Standart Montaj 3
Bu montaj çeşidi Ara Kat şase montajında standart olarak kullanılır.
BİZİMLE ÇALIŞAN FİRMALAR
ÇÖZÜM ORTAKLARIMIZ
FARKLI ve ÖZEL KALIPLAR
UNBAK Machinery CO LTD nin 33 yıllık rollform tecrübesi sonucunda oluşturulmuş ICARUS LSF hafif çelik yapı makinaları size farklı amaçlar için kullanılmak üzere farklı kalıp çeşitleri ve sizin talep ettiğiniz, 2D çizimi olan kalıpları tasarlayarak size istediğiniz profili bağlantıları oluşturmanıza yardımcı olur.
UNBAK da bulacağınız farklı kalıp çeşitleri Hexogonal Kalıp, Oval Servis Deliği, Multi Havşalı Vida Deliği Kalıbı, Köşe Dikdörtgen Kalıbı, Flanş Civata Deliği Kalıbı, farklı çaplar için özelleştirilmiş delik grupları ve bunlar gibi birçok özel kalıp setini makinaları ile siz müşterilerine makinaları ile opsiyonel olarak sunar.
UNBAK Yenilikleri
Rollform Hafif Çelik Yapı Makinaları ve UNBAK
Hafif Çelik Yapı Rollform Makinaları Nasıl Çalışır?
Hafif Çelik Yapılarda Neden Galvaniz Sac Kullanılmalı?
Prefabrik mi Yoksa Hafif Çelik mi?
Sıkça Sorulan Sorular
Müşterilerin ürünü satın aldıktan sonra en yaygın yaşadıkları sorunlar nelerdir?
Makinemiz kullanıcı dostudur, ancak yeterli deneyime yada eğitime sahip olmayan bir operatör makineyi kolayca ayarlayamayabilir. Bu nedenle, tesisimizde vereceğimiz ilk eğitim, alıcının operatörü ve makinenin ömrü ve hatasız bir üretim için çok önemli bir rol oynar.Sorunun çözümüne başlama konusunda şirketinizin maksimum taahhüt süresi nedir?
UNBAK Ailesinin bir parçası olduğunuzda, satış sonrası hizmetlerimizi hızlı bir şekilde yürütmek için bir öncelikle bir WhatsApp grubu oluşturulur ve üretim hataları, operatör soruları gibi durumlar ilk 5-15 dakika arasında cevap bulur. İkinci aşamada makinaya uzaktan bağlanarak yaılım üzerinden makine tetkik edilir, düzeltilecebilcek durumlar o anda düzeltilir. Üçüncü aşamda whatsapp görüntülü arayarak sorun tespiti ve düzeltilmesidir. BU aşmada yedek parça yenilenmesi gerek görülür ise, dünya üzerinde nerde olursanız olun parça stoklardan tarafınıza kargo edilir. Üçüncü aşamada da problem düzeltilemez ise yada daha hızlı bir müdahale gerekli olursa, işyerinizi ziyaret etmek için planlma yapılarak tarafınıza ziyaret gerçekleştirilir.Acil bir durumda, teknisyen ekibimiz sorunu yerinde çözmek için fabrikanıza gider.Operatörünüzü makinenizin tesliminden önce tesisimizde eğitmeyi tercih ediyoruz. Genellikle makinenin teslimatından hemen önce müşterinin operatörünü tesisimize davet ediyoruz.Ev montajları (duvarlar, kirişler ve makaslar) için belirli bir üretim sırası programlanabilir mi?
İşlemlerin sırası VertexBD, Revit-Strucsoft ve Framebuilder MDR programlarından düzenlenebilir.Her bir duvar/kiriş/makas paketi tamamlandığında makineyi durduran bir yazılım var mı?
Evet, var. Proje döngüsü tamamlanmadan 10 metre önce makine durup uyarı verecektir.Şirketiniz, ev tasarımımızı ve üretim yönergelerimizi alarak çerçeve makinesi dosyasını oluşturabilecek üçüncü şahısları sunuyor veya biliyor mu? Bu muhtemelen değerlendireceğimiz bir hizmet olacaktır.
Yazılım ortağımız VertexBD, Revit-Strucsoft ve Framebuilder MDR dir. Tasarım yazılımları ile ilgili eğitimler tarafımızca makine sahibinin belirlediği bir kişiye verirlir.
