Endüstriyel Yapı Üretim Türleri Çelik Kolon - Kiriş ve Nasıl Yapılır?

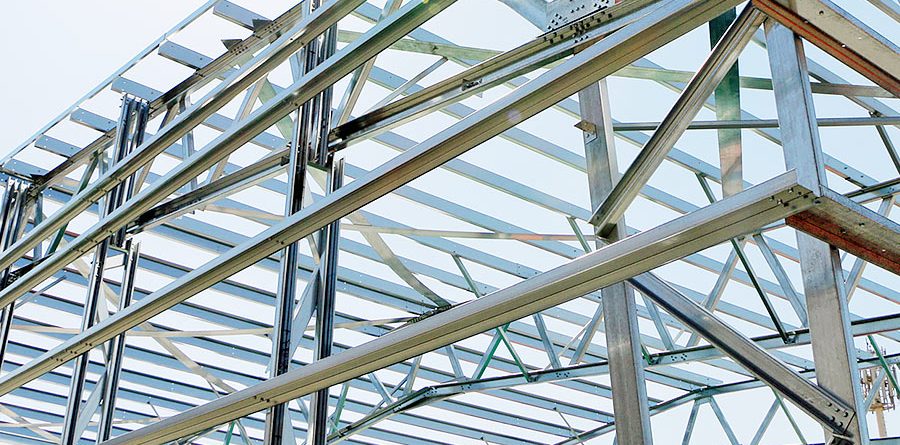

Endüstriyel Yapı Üretim Türleri Çelik Kolon – Kiriş ve Nasıl Yapılır?: Endüstriyel inşaat alanında, kolonlar ve kirişler gibi çelik yapılar, bir binanın güç ve stabilitesinde önemli bir rol oynar. Bu elemanlar genellikle göz ardı edilse de, endüstriyel tesislerin, depoların ve büyük ölçekli altyapı projelerinin omurgasını sağlar. Kolonlar, yükleri taşıyan ve bunları temele ileten dikey yapısal elemanlarken, kirişler çatıyı destekleyen eğik yapısal elemanlardır. Kolon ve kiriş türlerini ve farklı yapısal sistemlerdeki spesifik kullanım alanlarını anlamak, verilen bir proje için doğru bileşenleri seçmek açısından çok önemlidir.

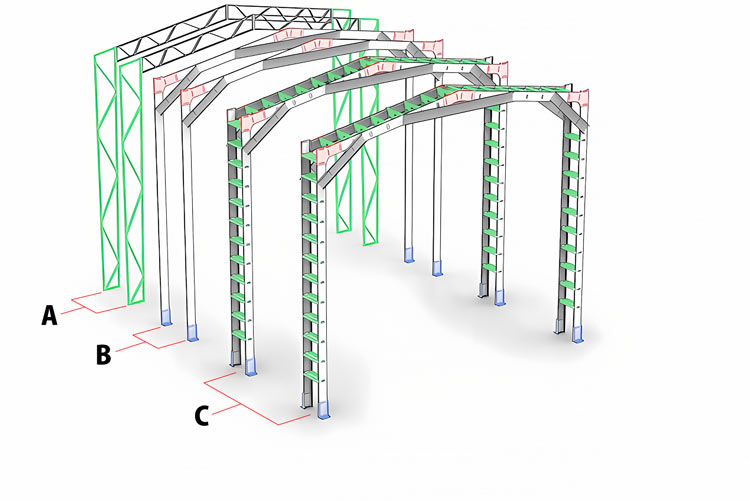

Endüstriyel Yapılar (Yapı Üretimi – Kolonlar & Kirişler)

a. 90mm C Profilleri ile Portal Kirişler

Uygulama:
Bu portal kirişler, genellikle basit tasarımlara sahip küçük endüstriyel binalar, depolar ve tarımsal yapılar için kullanılır. Komplike yük gereksinimleri olmadan açık açıklıklar sağlamak için gereklidir. Görece düşük yük taşıyan binalar için basit ve verimli bir çözüm sunar ve IC-7000Serisi gibi mevcut makinelerle kolayca tasarlanıp uygulanabilir.

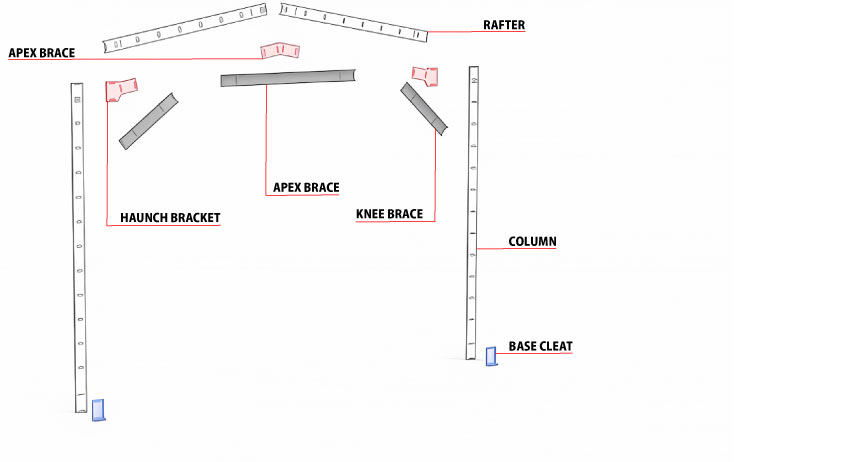

Kolon ve Kiriş Tasarımı:

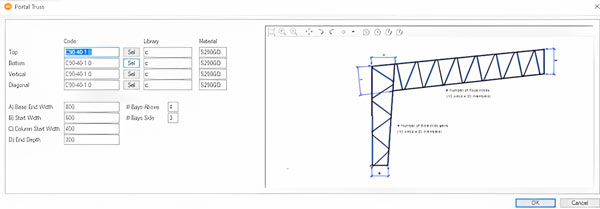

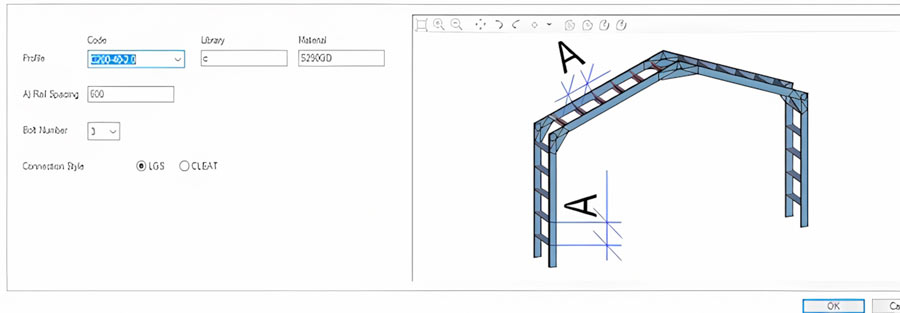

90mm C profilleriyle yapılan portal kirişler için kolon ve kiriş yapıları, Vertex’in portal modülü kullanılarak oluşturulabilir. Bu yöntem, basit kapalı alanlar için idealdir ve mühendislerin statik hesaplamalar yapmasına olanak tanır, böylece yük taşıma gereksinimlerinin karşılandığından emin olunur.

b. C+ ve Sigma+ Profilleri ile Portal Kirişler

Daha güçlü ve büyük ölçekli endüstriyel uygulamalar için, C+ ve Sigma+ profillerinden yapılan portal kirişler, artan güç ve dayanıklılık sunar. Bu profiller, daha yüksek yük taşıma kapasiteleri, daha uzun açıklıklar ve daha karmaşık yapılandırmalar gerektiren yapılar için özellikle uygundur.

Profil Çeşitleri:

350 C+, 300 Sigma+
300 C+, 250 Sigma+
250 C+, 200 Sigma+
200 C+

Uygulamalar:
Bu tür portal kirişler, büyük endüstriyel tesislerde, ticari binalarda veya ağır yük taşıması veya çevresel streslere dayanması gereken yapılarda kullanılır. Örneğin, fabrikalar, dağıtım merkezleri ve büyük depolar, güçleri ve çok yönlülükleri nedeniyle bu tür kirişleri sıklıkla kullanır.
Ağır hizmet tipi C+ ve Sigma+ profilleri, kirişlerin yapısal gücünü artıran sırt-sırt profilleri de içerebilir. Bu profiller, yapısal bütünlüğün kritik olduğu büyük açıklıklı çatılarda yaygın olarak kullanılır ve karmaşık bina tasarımlarına esneklik sağlar.

Gerekli Bağlantı Punchları:
Bağlantıların güvenli ve sağlam olmasını sağlamak için, farklı profil kombinasyonları için gereken punchlar şunlardır:

350 C+, 300 Sigma+ – 16mm vidalar için 18mm çap
300 C+, 250 Sigma+ – 16mm vidalar için 18mm çap
250 C+, 200 Sigma+ – 14mm vidalar için 16mm çap
200 C+ – 14mm vidalar için 16mm çap

Bu özel bağlantı noktaları, yapının genel performansını artıran sağlam bağlantılar oluşturur.

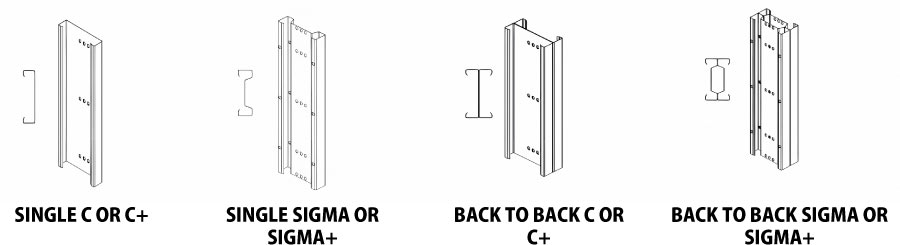

Kolon, Kiriş, Zemin Kiriş Profili Seçenekleri:

c. C+ ve Sigma+ Profilleri ile Çift Yüzlü Portal Kirişler

Çift yüzlü portal kirişler, önceki profil seçeneklerinin sağlamlığını yeni bir seviyeye taşır. Daha büyük yükleri taşıyabilme kapasitesine sahip olan bu kirişler, güç ve estetik çekiciliğin bir arada gerektiği uygulamalar için tasarlanmıştır.

Profil Çeşitleri:

350 C+, 300 Sigma+
300 C+, 250 Sigma+
250 C+, 200 Sigma+
200 C+

Uygulamalar:
Çift yüzlü portal kirişler, büyük stadyumlar, çok katlı binalar ve köprüler gibi yüksek talepli yapılar için uygundur. Yük taşıma kapasitesinin yanı sıra estetik, simetrik bir tasarım isteyen projelerde sıklıkla kullanılırlar. Bu kirişler, özellikle yüksek katlı binalarda, kirişin üst ve alt yüzeylerinin aynı anda yapısal olarak desteklenmesi gerektiğinde faydalıdır.
Çift yüzlü kirişlerin avantajı, her iki tarafında büyük yükleri taşıyabilme yetenekleridir, bu da onları güç ve stabiliteyi aynı anda talep eden karmaşık yapısal yapılandırmalar için ideal hale getirir.

Gerekli Bağlantı Punchları:
Çift yüzlü kirişler de, kirişlerin yapısal bütünlüğünü sağlamak için belirli bağlantı punchlarına ihtiyaç duyar. Bunlar şunlardır:

350 C+, 300 Sigma+ – 16mm vidalar için 18mm çap
300 C+, 250 Sigma+ – 16mm vidalar için 18mm çap
250 C+, 200 Sigma+ – 14mm vidalar için 16mm çap
200 C+ – 14mm vidalar için 16mm çap

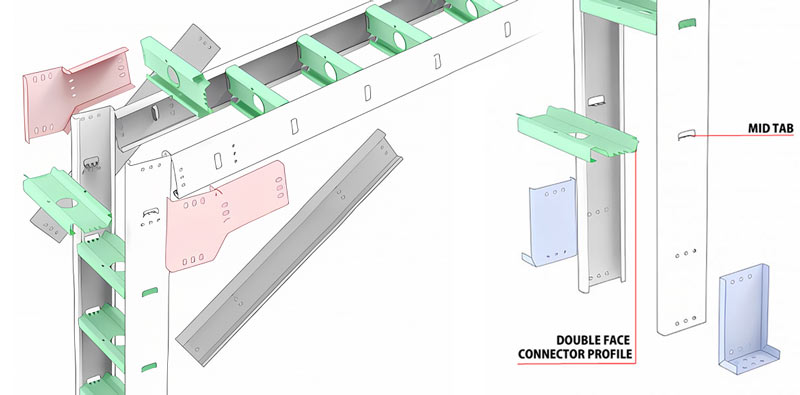

Ayrıca, 350/300 ve 250/200 profilleri için çift yüzlü bağlantı profilleri için orta sekme punchları gereklidir. Bu bağlantılar, kirişlerin iki yüzünün birlikte verimli bir şekilde çalışmasını sağlar.

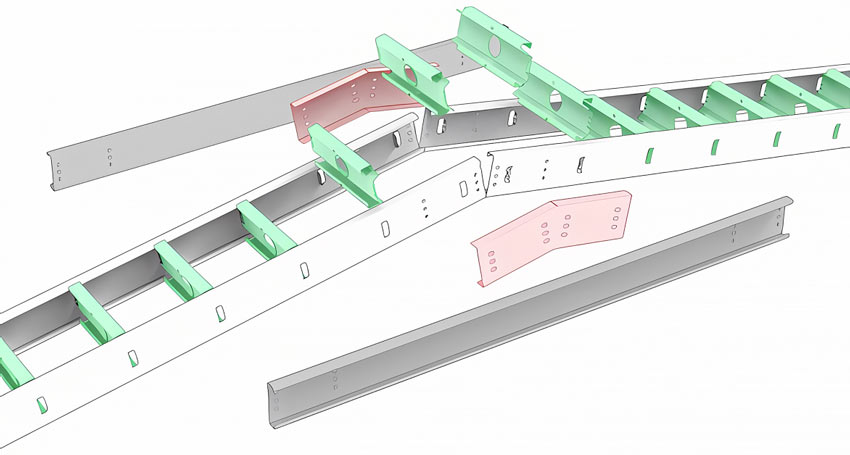

Bağlantı Örnekleri:

C+ ve Sigma+ Profillerinin Endüstriyel Yapılarda Kullanım Avantajları

C+ ve Sigma+ profillerinin endüstriyel binaların inşasında kullanılmasının birçok avantajı vardır:

Güç ve Dayanıklılık:
Bu profiller, ağır yükleri taşımak ve uzun süre dayanıklılık sağlamak için özel olarak tasarlanmıştır. Fabrikalar ve depolar gibi yüksek stresli ortamlarda idealdirler.

Çok Yönlülük:
Tekli ve sırt-sırt profil konfigürasyonları oluşturma yeteneği, daha büyük tasarım esnekliği sağlar ve çeşitli bina gereksinimlerine uyum sağlamayı kolaylaştırır.

Maliyet Verimliliği:
Daha ağır C+ ve Sigma+ profilleri kullanarak, inşaatçılar ilave takviye ihtiyaçlarını minimize edebilir ve zaman içinde maliyet tasarrufu sağlayabilirler.

Üretim ve Montaj Kolaylığı:
Önceden mühendislik yapılmış bağlantı sistemleri ile bağlantı punchları dahil olmak üzere, üretim ve montaj süreçleri basitleştirilmiş, inşaat süreleri hızlandırılmış ve kurulum sırasında hata oranı azaltılmıştır.

Kolonlar ve kirişler, endüstriyel inşaatın temel bileşenleridir ve her yapının ana yük taşıyan elemanlarıdır. C+ ve Sigma+ gibi profillerin seçimi, projenin özel gereksinimlerine, yük kapasitesine, açıklığa ve karmaşıklığa bağlıdır. Farklı portal kiriş türlerini ve bunların uygulamalarını anlayarak, mühendisler ve mimarlar en uygun sistemi seçebilir, böylece son tasarımda hem güç hem de verimlilik sağlanır. Küçük ölçekli yapılardan büyük endüstriyel tesislere kadar, bu sistemlerin esnekliği ve sağlamlığı, modern inşaat projeleri için mükemmel bir seçenek sunar.
