IC-2000 SERIES Hafif Çelik Yapı Rollform Makinası: Hafif Çelik Yapı Rollform Makinası (LGSF) inşaat sektöründe hassasiyet, hız ve esneklik açısından büyük bir öneme sahiptir. Maliyet etkin, dayanıklı ve kolay montajlanabilen çelik yapı sistemlerine olan talep, roll-forming makine teknolojisinin hızla gelişmesini sağlamıştır. Roll-forming endüstrisinde güvenilir bir üretici olarak öne çıkan UNBAK Makine, modern inşaat projelerinin ihtiyaçlarına uygun, yüksek performanslı ve çok yönlü bir çözüm olan IC-2000 Serisini geliştirmiştir.

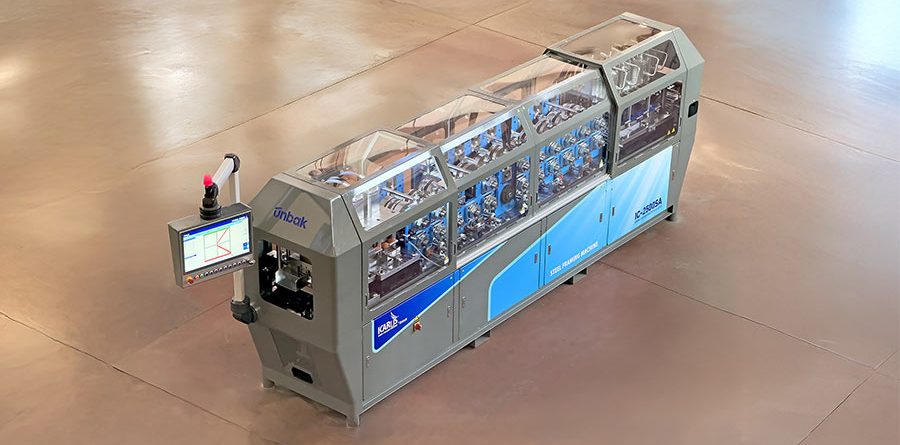

IC-2000 SERIES Hafif Çelik Yapı Rollform Makinası
Hafif Çelik Yapı Rollform Makinası, soğuk şekillendirilmiş çelik (CFS) bobinlerini otomatik roll-forming süreciyle yüksek hassasiyetle mühendislik bileşenlerine dönüştürerek modern inşaat sektöründe kritik bir rol oynamaktadır. Bu makineler, verimliliği, doğruluğu ve malzeme optimizasyonunu artırmak için tasarlanmış olup prefabrik yapı sistemlerinin ayrılmaz bir parçası haline gelmiştir.
Üretim süreci, galvanizli çelik bobinlerin makineye beslenmesiyle başlar. Malzeme, bir dizi roll-forming aşamasından geçerek profil üzerine otomatik olarak delik, nota ve kesik detayları uygulanır. Bu işlem sırasında çelik, bir dizi makaradan geçerek homojen ve dayanıklı yapısal profillere dönüştürülür. Gelişmiş bilgisayarlı sayısal kontrol (CNC) teknolojisi, tüm üretim sürecini yöneterek tutarlı ve tekrarlanabilir üretimi mümkün kılar, hata oranlarını minimize eder ve malzeme israfını azaltır.
Bu makinelerin en önemli özelliklerinden biri, otomatik delik açma, kesme ve baskı (işaretleme) mekanizmalarıdır. Bu sistemler, önceden programlanmış tasarımlara göre hassas delik yerleşimleri, notalar ve kesikler ekleyerek bileşenlerin montaja hazır bir şekilde şantiyeye ulaşmasını sağlar. Bu sayede kurulum süreci hızlanırken, iş gücü ihtiyacı azalır, malzeme israfı en aza iner ve çelik çerçevelerin genel yapısal bütünlüğü artar.
Çelik çerçeve elemanlarının üretim sürecini optimize eden Hafif Çelik Yapı Rollform Makinası, inşaat şirketlerine maliyet etkin ve ölçeklenebilir bir çözüm sunarak projelerin daha hızlı tamamlanmasını sağlar ve yüksek kalite standartlarına uyumu garanti eder.
LGSF Makinelerinin Çalışma Mekanizması:
- Bobin Besleme: Makine, farklı kalınlıklarda galvanizli veya magnalizli çelik bobinlerle yüklenir.
- Roll-Forming Süreci: Çelik, istenilen profilleri şekillendirmek için bir dizi makaradan geçer.
- Delik Açma & Notalama: Önceden programlanmış delikler, dimpler ve kesikler kolay montaj için eklenir.
- Kesme Sistemi: Malzeme, bina tasarımına göre hassas ölçülerde kesilir.
- Etiketleme & Yığma: Her parça, kolay tanımlama için etiketlenir ve hızlı montaj için düzenlenir.
IC-2000S: Hafif Çelik Yapılar Profesyonel Seviyesi Makine
IC-2000SA modeli, tek web boyutları üretmek için tasarlanmış güvenilir bir profesyonel seviyesi roll-forming makinesidir. Maliyet etkin ancak yüksek verimli üretim yetenekleri arayan şirketler için ideal bir çözümdür.
IC-1000S Özellikleri
- Web Boyutu: Tek web boyutu üretimi
- Çelik Kalınlığı: 1.0mm – 1.6mm
- Uygulamalar: Çatı kirişleri, duvar panelleri, kafes kirişleri
- Delik Açma Yetenekleri: 7 farklı kalıp (+1 Boş özel Kalıp Seçeneği) ile donatılmıştır
- Tasarım: Temel projeler için kompakt ve verimli
- Kontrol Sistemi: Kullanıcı dostu arayüz
- SABS Sistemi: Evet
IC-1000B’nin Öne Çıkan Özellikleri:
- Çelik Kalınlığı Aralığı: 1.0mm – 1.6mm
- Web Boyutu: Tek web boyutu üretimi
- Uygulamalar: Çatı kirişleri, duvar panelleri ve kafes kirişleri için uygundur
- Delik Açma Yetenekleri: 7 farklı kalıp (+1 Boş özel Kalıp Seçeneği) ile donatılmıştır
- Kompakt Tasarım: Alan verimli ve üretim hatlarına entegrasyonu kolaydır
- Kullanıcı Dostu Kontrol Sistemi: İşlemi basitleştirir ve üretkenliği artırır
IC-1000B’nin Avantajları:
- Maliyet Etkin Çözüm: Sadeleştirilmiş tasarımı ile hafif çelik yapı üretimine uygun fiyatlı bir giriş sağlar.
- Hassasiyet ve Tutarlılık: Çelik bileşen üretiminde doğru ve tekrarlanabilir sonuçlar sağlar.
- Küçük Ölçekli Üretim İçin İdeal: Belirli ve tekdüze web boyutlarına odaklanan üreticiler için mükemmeldir.
IC-2500SA: Birden Fazla Web Boyutu ile Geliştirilmiş Esneklik
Daha fazla esneklik arayan üreticiler için IC-2500SA modeli, IC-2000S’nin yeteneklerini geliştirerek ek fonksiyonellik sunar. Birden fazla web boyutunu destekleyerek, çelik yapı üretiminde daha büyük bir çok yönlülük sağlar.
IC-2500SA Özellikleri
- Web Boyutu: 3 farklı taban genişliği özelliği
- Çelik Kalınlığı: 1.0mm – 1.6mm
- Uygulamalar: Çatı kirişleri, duvar panelleri, kafes kirişleri
- Delik Açma Yetenekleri: 7 farklı kalıp (+1 Boş özel Kalıp Seçeneği) ile donatılmıştır
- Taban Değişim: Yarı Otomatik – Manual Değişim
- Gelişmiş Özellikler: Çerçeve tasarımında daha fazla esneklik
- Kontrol Sistemi: Verimli işletim için gelişmiş otomasyon
- SABS Sistemi: Evet
IC-2500SA’nın Öne Çıkan Özellikleri:
- Çelik Kalınlığı Aralığı: 0.8mm – 1.2mm (20ga – 16ga)
- Web Boyutu: Birden fazla web boyutu üretimi
- Uygulamalar: Çatı kirişleri, duvar panelleri, kafes kirişleri
- Delik Açma Yetenekleri: 7 farklı kalıp (+1 Boş özel Kalıp Seçeneği) ile donatılmıştır
- Taban Değişim: Yarı Otomatik – Manual Değişim
- Gelişmiş Otomasyon: Üretimde daha fazla hassasiyet ve verimlilik sağlar
- Çok Yönlü Tasarım: Daha geniş bir proje yelpazesi için uygundur
IC-2500SA’nın Avantajları:
- Artırılmış Esneklik: Farklı proje gereksinimleri için birden fazla web boyutunu destekler.
- Gelişmiş Delik Açma Sistemi: 7 delik açma konfigürasyonu, ayrıntılı ve son derece hassas çelik çerçeve tasarımlarına olanak tanır.
- Büyük Ölçekli Projeler İçin Optimizasyon: Çeşitli tasarımlarda çalışan inşaat şirketleri için idealdir.

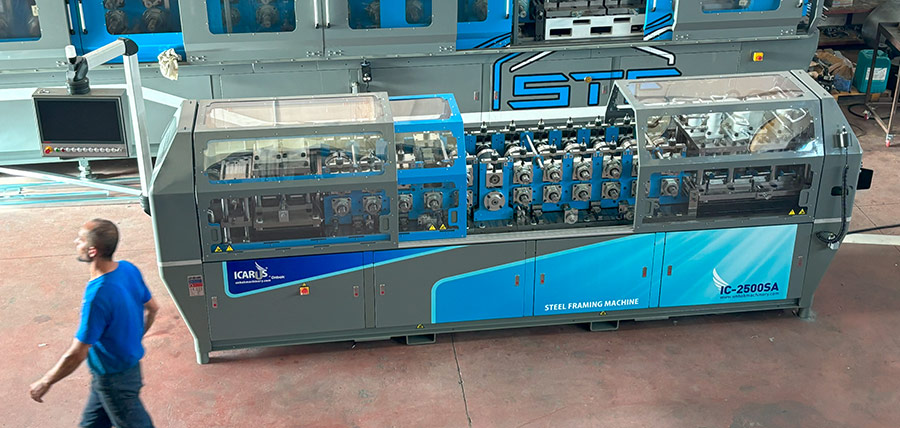

IC-2500SW: Birden Fazla Web Boyutu ile Geliştirilmiş Esneklik
Daha fazla esneklik arayan üreticiler için IC-2500SA modeli, IC-2000S’nin yeteneklerini geliştirerek ek fonksiyonellik sunar. Birden fazla web boyutunu destekleyerek, çelik çerçeve üretiminde daha büyük bir çok yönlülük sağlar.
IC-2500SW Özellikleri
- Web Boyutu: 3 farklı taban genişliği özelliği
- Çelik Kalınlığı: 1.0mm – 1.6mm
- Uygulamalar: Çatı kirişleri, duvar panelleri, kafes kirişleri
- Delik Açma Yetenekleri: 7 farklı kalıp (+1 Boş özel Kalıp Seçeneği) ile donatılmıştır
- Taban Değişim: Tam Otomatik – Servo Değişim
- Gelişmiş Özellikler: Çerçeve tasarımında daha fazla esneklik
- Kontrol Sistemi: Verimli işletim için gelişmiş otomasyon
- SABS Sistemi: Evet
IC-2500SW’nın Öne Çıkan Özellikleri:
- Çelik Kalınlığı Aralığı: 0.8mm – 1.2mm (20ga – 16ga)
- Web Boyutu: Birden fazla web boyutu üretimi
- Uygulamalar: Çatı kirişleri, duvar panelleri, kafes kirişleri
- Delik Açma Yetenekleri: 7 farklı kalıp (+1 Boş özel Kalıp Seçeneği) ile donatılmıştır
- Taban Değişim: Tam Otomatik – Servo Değişim
- Gelişmiş Otomasyon: Üretimde daha fazla hassasiyet ve verimlilik sağlar
- Çok Yönlü Tasarım: Daha geniş bir proje yelpazesi için uygundur
IC-2500SW’nın Avantajları:
- Artırılmış Esneklik: Farklı proje gereksinimleri için birden fazla web boyutunu destekler.
- Gelişmiş Delik Açma Sistemi: 7 delik açma konfigürasyonu, ayrıntılı ve son derece hassas çelik çerçeve tasarımlarına olanak tanır.
- Büyük Ölçekli Projeler İçin Optimizasyon: Çeşitli tasarımlarda çalışan inşaat şirketleri için idealdir.
Karşılaştırma: IC-2000s vs. IC-2500SA vs. IC-2500SW
Özellik | IC-2000S | IC-2500SA | IC-2500SW |
|---|---|---|---|
| Taban Ölçü Adedi | Bir | Üç | Üç |
| Taban Ölçüsü | Müşteri Talebine Göre | Müşteri Talebine Göre – 3 Ölçü | Müşteri Talebine Göre – 3 Ölçü |
| Sac Kalınlığı | 1.0mm- 1.6mm | 1.0mm- 1.6mm | 1.0mm- 1.6mm |
| Kalıp Kapasitesi | 7 Farklı Kalıp +1 Boş Özel Kalıp Seçeneği | 7 Farklı Kalıp +1 Boş Özel Kalıp Seçeneği | 7 Farklı Kalıp |
| Uygulama | Çatı Kirişleri, Duvar Panelleri, Kafes Kirişleri | Çatı Kirişleri, Duvar Panelleri, Kafes Kirişleri | Çatı Kirişleri, Duvar Panelleri, Kafes Kirişleri |
| Sac Kalitesi | S350 | S350 | S350 |
| Taban Değişimi | – | Semi – Auto Manual | Full Auto – Servo Değişim |
| XMOBILE Desteği | Evet | Evet | Evet |
| Yükseklik | 1600mm | 1600mm | 1600mm |
| En | 900mm | 900mm | 900mm |
| Uzunluk | 5000mm | 5000mm | 5000mm |
IC-2000SERIES Kalıp Detayları
Lip Notch (Kulak Kesme)
Lip notch, hafif çelik yapı montajında önemli bir özellik olup, tüm UNBAK Hafif Çelik Yapı Rollform Makinası bu özellik bulunmaktadır. Dudak girintisi, montaj sırasında birbirine geçmesi gereken profillerin montajını kolaylaştırmak için uygulanır. Bu işlem üretim sırasında otomatik olarak yapılır ve profillerin montaj sırasında hızlı bir şekilde birbirine geçmesini sağlar. Dudak girintisi, bağlantı noktalarında sıkı ve güvenli bir uyum sağlar, bu da montaj sürecini hızlandırır ve montaj hatası riskini en aza indirir. Ayrıca, güvenli bir şekilde geçiş sağlayarak yapının genel gücünü ve uzun ömürlülüğünü artırır, dayanıklı bir yapı için sağlam bir temel oluşturur.
Swage (Kesit Daraltma)
Swage, hafif çelik yapı montajında önemli bir özellik olup, tüm UNBAK Hafif Çelik Yapı Rollform Makinası bu özellik bulunmaktadır. Swage, veya kesit daraltma, profildeki belirli alanlara otomatik olarak uygulanır ve montajı kolaylaştırır. Bu işlem, profillerin kolayca birbirine geçmesini sağlar, böylece montaj daha verimli ve güvenilir hale gelir. Swage, montaj sırasında profillerin doğru bir şekilde hizalanmasına yardımcı olur, böylece birbirine mükemmel bir şekilde uyum sağlarlar. Ayrıca, kaplama veya alçıpanın çerçeveye düzgün bir şekilde oturmasını sağlar ve bu da dikmeler ve levhalar arasındaki birleşimlerde dayanıklılığı artırır. Bu özellik, yapıların hem yapısal bütünlüğünü hem de estetik görünümünü geliştirir, montaj süresini azaltır.
Dimple
Dimple, hafif çelik yapı montajında önemli bir özellik olup, tüm UNBAK Hafif Çelik Yapı Rollform Makinası bu özellik bulunmaktadır. Dimple, profilin flanşlarına sağ ve sol taraflarda küçük delikler açılması işlemidir. Bu sistem, birleştirilen profillerin doğru hizalanmasını sağlamak ve kontra vidalarının başlarının profil duvarıyla düzgün bir şekilde oturmasını garanti etmek için kullanılır. Bu, kaplama veya alçıpanın çerçeveye düzgün bir şekilde oturmasını sağlar. Dimple özelliği, vidaların ve bağlantı elemanlarının doğru bir ş
Multiple Dimple ***Opsiyonel
The Multiple Dimple Punch system creates a series of precisely placed indentations on both flanges of the profile, ensuring optimal alignment and connection strength. These dimples provide designated spaces for countersunk bolts, allowing them to sit flush with the profile surface for a seamless fastening process.
By maintaining accurate positioning of joined profiles, this system prevents fastener misalignment and enhances assembly efficiency. Additionally, it ensures that cladding materials such as drywall or external panels can be installed smoothly without interference. The Multiple Dimple Punch significantly improves the overall structural integrity and finish of the steel frame, making it an essential feature in light gauge steel construction.
Servis Deliği (Servis Deliği)
Servis deliği, hafif çelik yapı montajında önemli bir özellik olup, tüm UNBAK Hafif Çelik Yapı Rollform Makinası bu özellik bulunmaktadır. Servis delikleri, duvar panellerine, tasarım aşamasında belirlenen alanlara otomatik olarak uygulanır. Bu delikler, tasarım aşamasında kablolar veya sıhhi tesisat için gereken alanlarda açılır ve üretim sırasında profillere otomatik olarak entegre edilir. Bu, kabloların veya boruların montaj sırasında bu önceden açılmış deliklerden geçmesini sağlar. Servis deliklerinin dahil edilmesi, montaj sırasında ek kesme veya ayarlamalar yapma ihtiyacını azaltır ve daha verimli bir inşaat süreci sağlar. Ayrıca, panellerin sıhhi tesisat ve elektrik sistemleri için hazır olmasını sağlar, böylece gecikme veya komplikasyonları engeller.
Oval Service Hole ***Optional
Truss End (Uç Yuvarlama)
Truss End, hafif çelik yapı montajında önemli bir özellik olup, tüm UNBAK Hafif Çelik Yapı Rollform Makinası bu özellik bulunmaktadır. Üretilen profile, başlangıç veya bitiş noktasında bu özellik uygulanabilir. Bu özellik, açılı bağlantılarda daha iyi ve daha kolay bir bağlantı sağlar. Montaj sırasında, profilin tabana dokunan kısmı yuvarlatılır, bu da açılı montajları (örneğin, çatı makasları) çok daha kolay ve güvenli hale getirir. Şemfer kesimi, profillerin açılarda sorunsuz bir şekilde uyum sağlamasını sağlar, açılı bağlantıların karmaşıklığını azaltır ve yapının genel gücünü ve stabilitesini artırır. Bu özellik, çerçevenin bütünlüğü için hassas ve güvenli bağlantıların kritik olduğu uygulamalarda özellikle faydalıdır.
Web Notch (Taban Kesiti)
Web notch, hafif çelik yapı montajında önemli bir özellik olup, tüm UNBAK Hafif Çelik Yapı Rollform Makinası bu özellik bulunmaktadır. Web notch veya temel girintisi, montaj sırasında profillerin birbirine geçişini kolaylaştırmak için profile otomatik olarak uygulanır. Bu özellik, üretim sırasında profillerin taban kısmına uygulanır, böylece birbirine geçiş süreci daha sorunsuz ve verimli hale gelir. Web notch özelliği, profillerin doğru bir şekilde hizalanmasına ve birbirine güvenli bir şekilde bağlanmasına yardımcı olur. Bu işlem, montaj sürecini hızlandırır ve montajlanan çerçevenin yapısal bütünlüğünü sağlar.
+ Extra Kalıp Seçeneği
The IC-2000 Series is equipped with an empty punch slot, allowing you to easily integrate your desired punch. You can either install a custom punch or select a specialized punch from our punch scale.
Sürdürülebilir, verimli ve yüksek hassasiyetli inşaat yöntemlerine olan artan talep, hafif çelik yapı rollform makinelerini modern inşaat projelerinde vazgeçilmez bir teknoloji haline getirmiştir. Kentleşmenin hızlanması ve projelerin zaman çizelgelerinin giderek daha da sıkışmasıyla birlikte, tutarlı kalite ve optimize edilmiş üretim sağlayan gelişmiş roll-forming sistemlerine olan ihtiyaç hiç bu kadar kritik olmamıştı. Hafif çelik yapılar, dayanıklılıkları, hafif özellikleri ve çevresel faktörlere karşı dirençleri ile tanınmakta olup, konut, ticaret, sanayi ve modüler inşaat gibi birçok sektörde yaygın olarak kullanılmaktadır.
Otomatize edilmiş üretim ile bilgisayarla destekli tasarım (CAD) ve bina bilgi modelleme (BIM) yazılımlarının entegrasyonu sayesinde, Hafif Çelik Yapı Rollform Makinası tüm tasarım-üretim iş akışını optimize eder, insan hatalarını, malzeme israfını ve iş gücü maliyetlerini minimize eder. Bu makineler, çerçeve bileşenlerini milimetre hassasiyetinde özelleştirme imkanı sunarak, her yapının mühendislik ve güvenlik standartlarına uygun olmasını sağlar ve aynı zamanda esnek ve ölçeklenebilir tasarımlara olanak tanır. Otomatik delik açma ve kesme sistemlerinin dahil edilmesi, inşaat hızını ve yapısal güvenilirliği artırarak, şantiyede daha hızlı montaj yapılmasını sağlar.
Ayrıca, hafif çelik yapı inşaatının sürdürülebilirlik avantajları göz ardı edilemez. Ahşap veya beton gibi geleneksel malzemelerin aksine, çelik %100 geri dönüştürülebilirdir ve bu da inşaat projelerinin karbon ayak izini önemli ölçüde azaltır. Dahası, prefabrik hafif çelik bileşenler daha az kaynak tüketir, daha az enerji gerektirir ve inşaat sahasında minimum kesinti sağlar, bu da yeşil bina standartlarını karşılamayı hedefleyen geliştiriciler için tercih edilen bir seçenek haline getirir.
Geleceğe bakıldığında, robotik, yapay zeka ve dijital ikiz teknolojilerindeki ilerlemeler, çelik çerçeve rollform makinelerinin yeteneklerini daha da genişletecek ve daha akıllı, daha otonom üretim süreçlerine yol açacaktır. Bu yenilikler geliştikçe, inşaat endüstrisi daha büyük hassasiyet, artan otomasyon ve daha sürdürülebilir inşaat çözümleri ile şekillenecektir. Bugün ileri teknoloji roll-forming makinelerini benimseyen şirketler, daha hızlı proje tamamlama, daha düşük maliyetler ve gelişmiş yapısal performans ile rekabet avantajı elde edecektir.
Sonuç olarak, hafif çelik yapı rollform makineleri, inşaat sektörünü dönüştürerek hız, hassasiyet, sürdürülebilirlik ve maliyet etkinliğinin mükemmel bir birleşimini sunmaktadır. Endüstri, prefabrike ve modüler inşaata yöneldikçe, bu makineler yeniliği sürdürmeye devam edecek ve verimli, dayanıklı ve çevre dostu binaların geleceğini şekillendirecektir.
